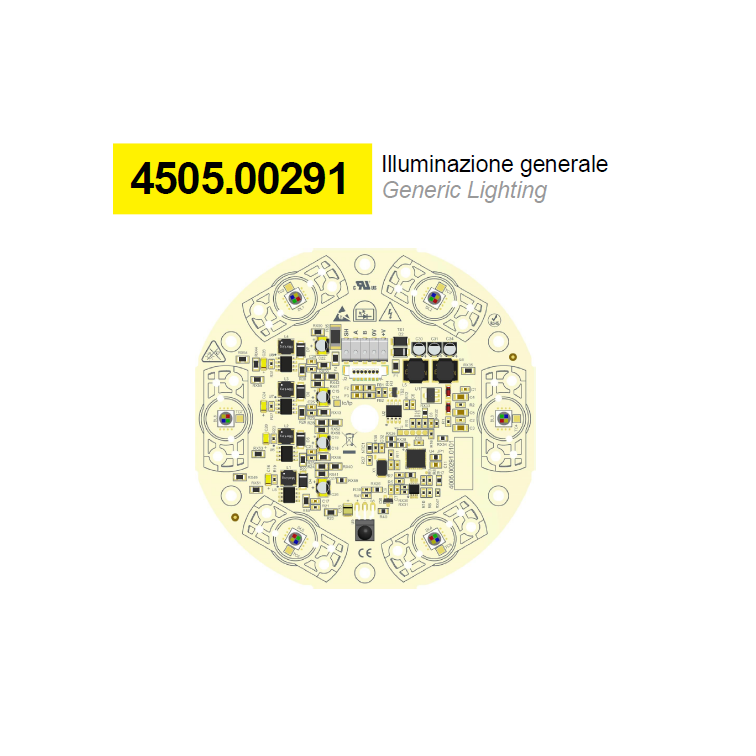

4505.00291.0101
DESCRIZIONE / DESCRIPTION
Il circuito deve essere comandato da una centralina esterna con
uscita DMX/RDM. La scheda è dotata di 6 LED RGBW e 4 driver di corrente costante dimmerabili tarabili
fino a 700mA. Tramite il connettore estraibile J2 (oppure 5 morsetti
a molla, oppure 5 piazzole) accetta in ingresso i segnali DMX e
l'alimentazione di riferimento (+24Vdc).
La presenza del microcontrollore permette anche di impostare i
PWM in modo che il consumo sia ridotto anche quando vengono
accesi più colori contemporaneamente.
Il circuito accetta portalente Gaggione per l'impiego di lenti LLC25
disponibili in diverse aperture.
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES
| Tensione di alimentazione max | +24Vdc +/- 5% |
|---|---|
| Corrente di alimentazione max | 1,1A limitati al 50% (2,2A picco) |
| Potenza di alimentazione max | 26W limitati al 50% (52W picco) |
| Efficienza luminosa | fino a 123lm/W |
| Protezione alimentazione | Fusibile, tranzorb 24V e diodo contro l'inversione di polarità, filtro EMC |
| Dimmerabile | DMX/RDM |
| Numero LED | 6 |
| CCT | R (625nm) + G (527nm) + B (457nm) + W (3000K) |
| CRI | n.d. |
| Predisposizione lente | Gaggione LLC25 |
| Dimensione | D = 110mm / H = 7,2mm |
NOTE / NOTES
Disponibile con CCT, CRI, colore e potenze differenti.
