4505.00297.0101
DESCRIZIONE / DESCRIPTION

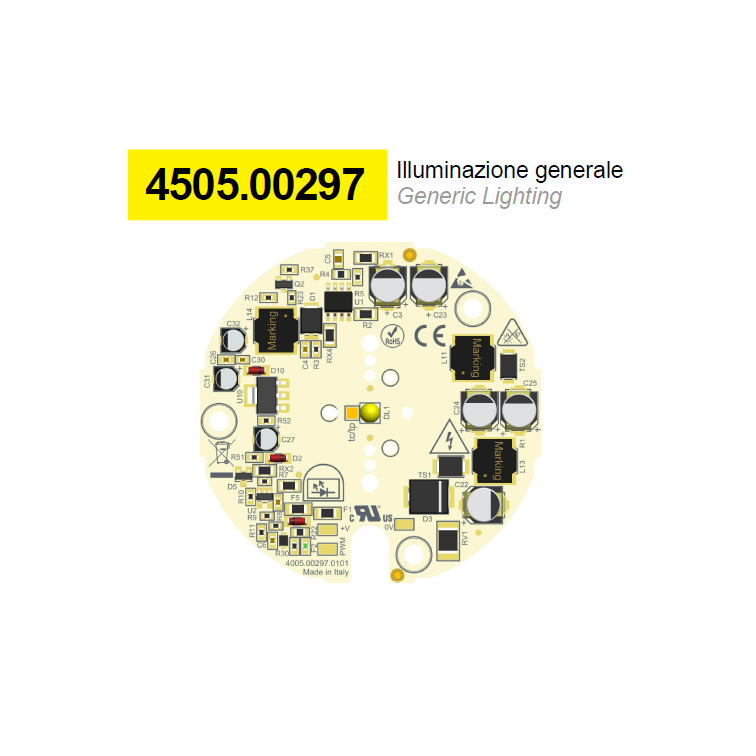

Il circuito prevede 1 LED bianco e 3 piazzole: 2 per l'alimentazione
e una per la dimmerabilità tramite un controllo CV attivo verso lo
0V. Sullo stampato è presente un driver di corrente costante a
1200mA. Il circuito accetta una lente singola diametro 45mm tipo
Khatod PL1590 oppure Khatod PL1672 Punch (3 gradi o altre
aperture).
Su richiesta è fornibile un holder stampato in 3D progettato da STF
per aumentare la tenuta meccanica della lente.
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES
| Tensione di alimentazione max | 24Vdc |
|---|---|
| Corrente di alimentazione max | 708mA |
| Potenza di alimentazione max | 17W |
| Efficienza luminosa | fino a 93lm/W |
| Protezione alimentazione | Fusibile, tranzorb 24V e diodo contro l'inversione di polarità, filtro EMC |
| Dimmerabile | PWM Open-Drain |
| Numero LED | 1 |
| CCT | 2700K ÷ 5000K |
| CRI | 80 |
| Predisposizione lente | Khatod PL1590 \ Khatod PL1672 Punch |
| Dimensione | D = 64Ø mm H = 7mm |
NOTE / NOTES
Disponibile con CCT, CRI, colore e potenze differenti. Disponibile anche con porta lente.
