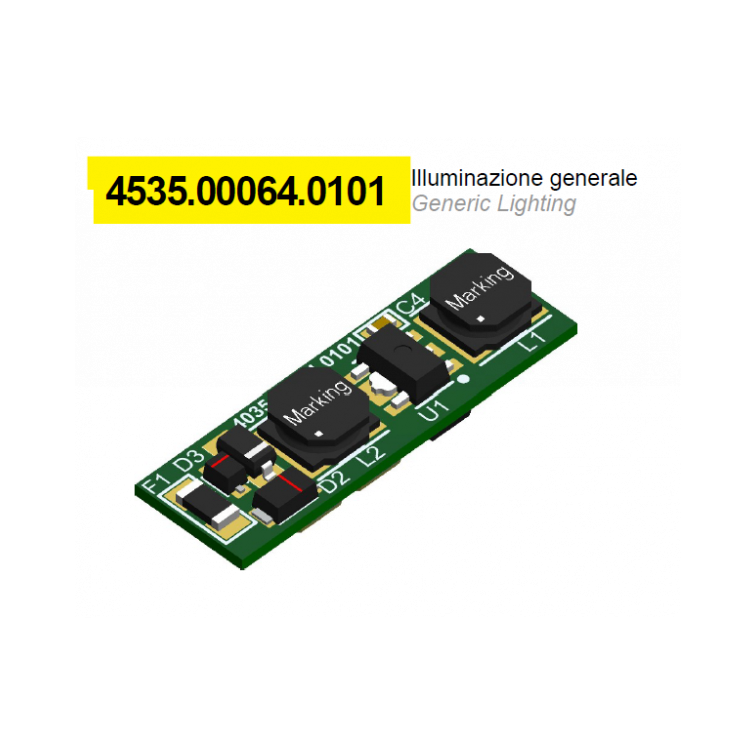

4535.00064.0101
DESCRIZIONE / DESCRIPTION
Il dispositivo è un driver di corrente switching funzionante da 22Vdc
a 24Vdc nella versione con UVLO (undervoltage lockout) oppure
da 9V a 24V nella versione senza UVLO.
Perché scegliere la versione con UVLO? Durante la fase di
accensione il driver LED inizia ad assorbire corrente già a 5V o
comunque ad una tensione prossima a quella della caduta di
tensione del LED ad esso collegati; durante la fase iniziale di
alimentazione, la tensione di uscita dell'AC/DC potrebbe salire
lentamente ed il picco di corrente richiesto dai driver potrebbe
mandarlo in modalità di blocco. Questo problema noto viene risolto
con l'aggiunta della sezione UVLO del driver: quest'ultima
impedisce l'accensione del LED al di sotto di una certa tensione di
alimentazione. Il driver dispone anche di una sezione di filtro per la
riduzione dei disturbi EMC ed è dimmerabile in PWM fino a 500Hz
con risoluzione dall'1% al 100% (Per frequenze di dimmerazione
maggiori non è garantito il funzionamento fino all'1%). Disponibile
in versioni da 100mA a 670mA e, su richiesta, cablato e inglobato
in guaina termorestringente. A richiesta, per grandi quantitativi, è
possibile abbassare la soglia di accensione del dispositivo.
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES
| Tensione di alimentazione max | +24Vdc |
|---|---|
| Corrente di alimentazione max | 700mA |
| Potenza di alimentazione max | 11,3W |
| Protezione alimentazione | FUSE + TVS + Power polarity inversion + UVLO |
| Dimmerabile | PWM O-D 500Hz max |
| Connessioni ingresso | Piazzole superficiali |
| Connessioni uscita | Piazzole superficiali |
| Dimensione | D = 25 x 8 mm H = 4,9mm |
NOTE / NOTES
Necessita di scheda aggiuntiva CPU o CTRL. Disponibile su richiesta anche con potenze inferiori.
