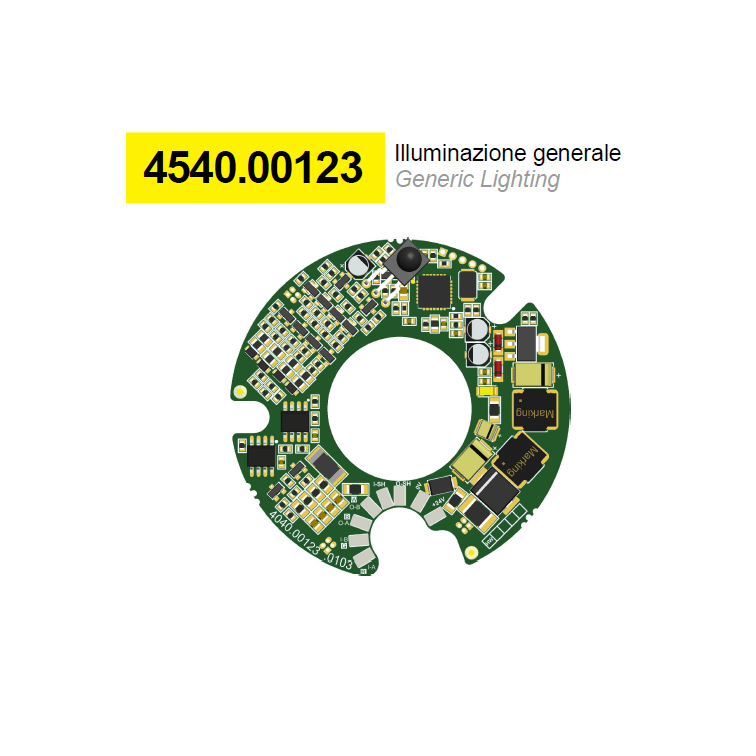

4540.00123.0103
DESCRIZIONE / DESCRIPTION
Il circuito necessita un alimentazione a +24Vdc. Tramite alcune
piazzole predisposte sui 2 connettori J1 e J2, accetta in ingresso il
DMX su RS-485 ed esce con 4 segnali PWM e con un'uscita DMX
per il concatenamento. Su richiesta è possibile richiedere la
versione con ingresso IR.
Il circuito è stato progettato per accoppiarsi con il codice
4505.00278.0101 (LED+DRV).
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES
| Tensione di alimentazione max | +24Vdc +/- 5% |
|---|---|
| Corrente di alimentazione max | 0,25A max |
| Potenza di alimentazione max | 6W max |
| Protezione alimentazione | solo fusibile (altre protezioni su scheda LED+DRV) |
| Dimmerabile | DMX/RDM (Optional IR) |
| Connessioni | Pad strip PTH / |
| Predisposizione lente | Khatod PL1590 |
| Dimensione | D = 64mm H = 6,2mm |
NOTE / NOTES
Necessita di scheda LED RGBW 4505.00237. Disponibile con o senza ricevitore IR.
