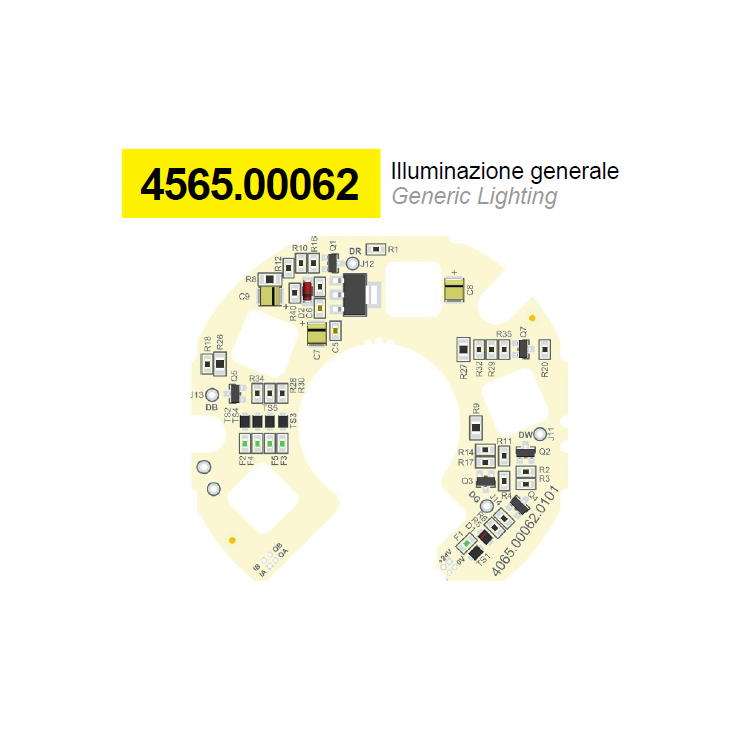

4565.00062.0101
DESCRIZIONE / DESCRIPTION
Il circuito fa da interfaccia tra una centralina PWM e una scheda
LED dotata di driver a corrente costante dimmerabile. Tramite 2
connettori accetta in ingresso i 4 segnali PWM e l'alimentazione di
riferimento (tipicamente +24Vdc) e restituisce in uscita (tramite 4
piazzole singole) il segnale con una tensione di riferimento diversa
(tipicamente +3,3Vdc).
Il circuito è stato progettato per accoppiarsi con il codice
4505.00278.0101 (LED+DRV).
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES
| Tensione di alimentazione max | +24Vdc +/- 5% |
|---|---|
| Corrente di alimentazione max | 0,06A max |
| Potenza di alimentazione max | 1,5W max |
| Protezione alimentazione | Solo fusibile (altre protezioni su scheda LED+DRV) |
| Dimmerabile | 4CH PWM Open-Drain |
| Connessioni | Pad strip PTH |
| Predisposizione lente | Khatod PL1590 |
| Dimensione | D = 64mm / H = 3,7mm |
NOTE / NOTES
Necessita di scheda LED RGBW 4505.00240.
