4540.00129.0101
DESCRIZIONE / DESCRIPTION

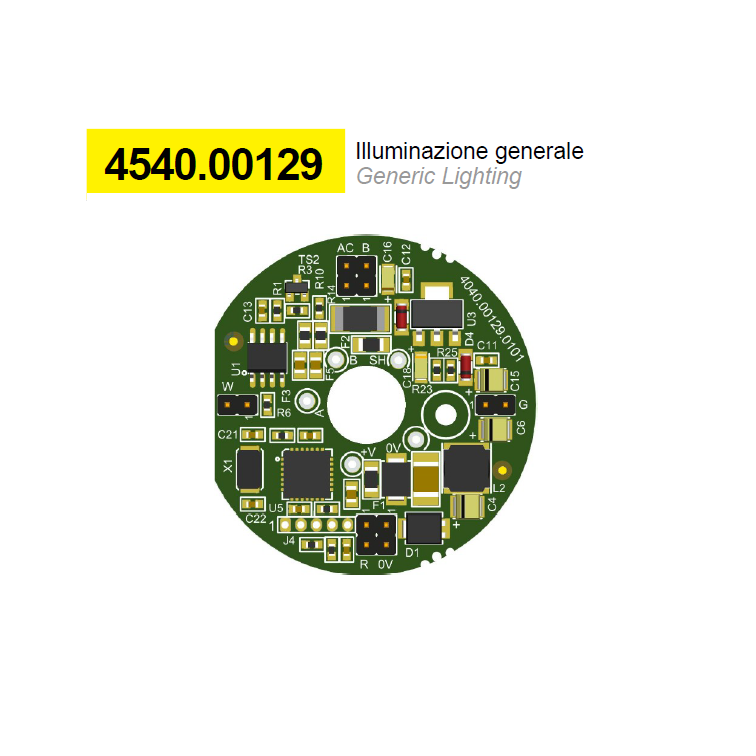

Il circuito, tramite 5 piazzole centrali, accetta in ingresso i 3 segnali
DMX e l'alimentazione di riferimento (tipicamente +24Vdc) e
restituisce in uscita (tramite 4 connettori strip) il segnale con una
tensione di riferimento diversa (tipicamente +3,3Vdc).
Il circuito è stato progettato per accoppiarsi con il codice
4535.00050.xxxx (driver LED RGBW).
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES
| Tensione di alimentazione max | +24Vdc |
|---|---|
| Corrente di alimentazione max | 0,13A max |
| Potenza di alimentazione max | 3,2W max |
| Protezione alimentazione | Fusibile, tranzorb 24V e diodo contro l'inversione di polarità |
| Dimmerabile | DMX-512A / RDM |
| Connessioni ingresso | Pad strip PTH |
| Connessioni uscita | Pad & strip PTH |
| Dimensione | D = 44 mm H = 11mm |
NOTE / NOTES
Necessita di scheda driver RGBW 4535.00050.
