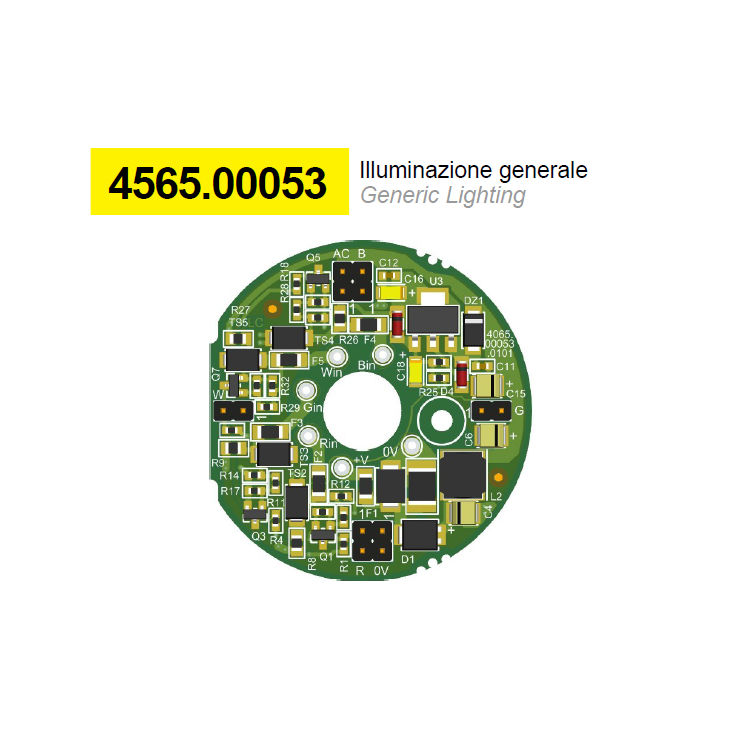

4565.00053.0101
DESCRIZIONE / DESCRIPTION
Il circuito fa da interfaccia tra una centralina PWM e una scheda
LED dotata di driver a corrente costante dimmerabile. Tramite 6
piazzole centrali accetta in ingresso i 4 segnali PWM e
l'alimentazione di riferimento (tipicamente +24Vdc) e restituisce in
uscita (tramite 4 connettori strip) il segnale con una tensione di
riferimento diversa (tipicamente +3,3Vdc).

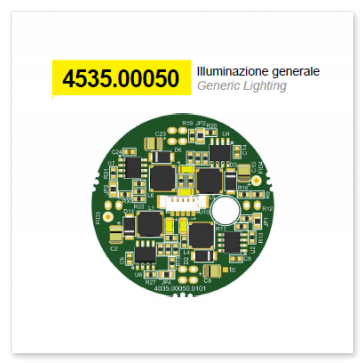

Il circuito è stato progettato per accoppiarsi con il codice
4535.00050.xxxx (driver LED RGBW).
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES
| Tensione di alimentazione max | +24Vdc |
|---|---|
| Corrente di alimentazione max | 0,06A max |
| Potenza di alimentazione max | 1,5W max |
| Protezione alimentazione | Fusibile, tranzorb 24V e diodo contro l'inversione di polarità |
| Dimmerabile | 4CH PWM Open-Drain |
| Connessioni ingresso | Pad strip PTH |
| Connessioni uscita | Pad & strip PTH |
| Dimensione | D = 44 mm H = 13mm |
NOTE / NOTES
Necessita di scheda driver RGBW 4535.00050.
