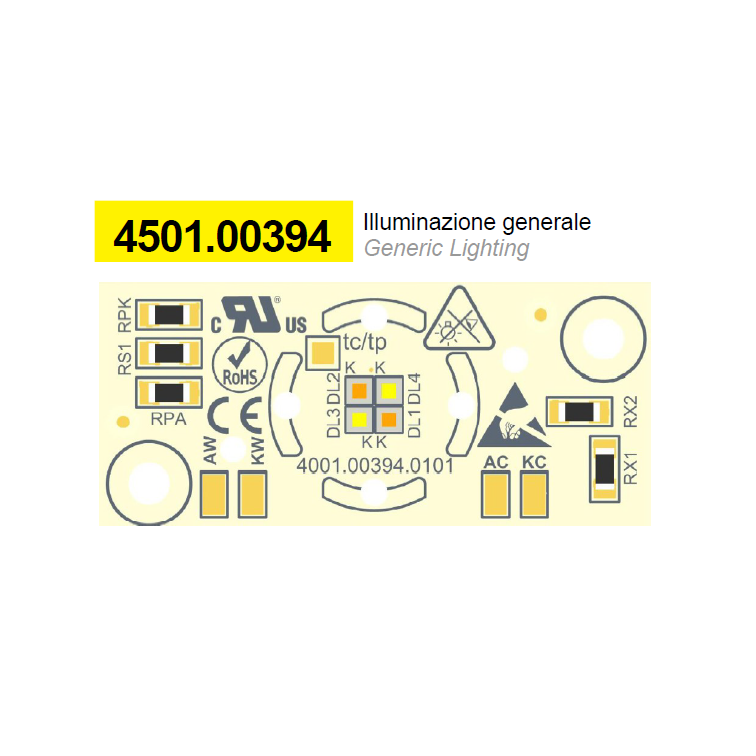

4501.00394.0101
DESCRIZIONE / DESCRIPTION
Il circuito prevede 4 LED e 4 piazzole. Il circuito accetta una lente
singola KHATOD PL1590 (disponibile in varie aperture). I LED
sono in serie a due a due e tramite il montaggio di alcune
resistenze è possibile modificare il tipo di collegamento: 2 serie
distinte, 2 paralleli di 2 LED in serie con anodo comune, 2 paralleli
di 2 LED in serie con catodo comune oppure infine tutti i LED in
serie tra loro: le prime configurazioni sono progettate per l'utilizzo
con applicazioni di bianco dinamico mentre l'ultima configurazione
è prevista per l'utilizzo con tutti e 4 i LED dello stesso colore.
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES
| Tensione di alimentazione max | 2x 6,2V (6,0V tipico a 700mA) |
|---|---|
| Corrente di alimentazione max | 700mA |
| Potenza di alimentazione max | 4,3W (4,2W tipico a 700mA) |
| Efficienza luminosa | fino a 115lm/W |
| Numero LED | 4 |
| CCT | 1800K ÷ 6500K |
| CRI | 90 |
| Predisposizione lente | Khatod PL1590 |
| Dimensione | 43 x 19mm |
NOTE / NOTES
Necessita di scheda driver aggiuntiva. Disponibile anche con porta lente.
