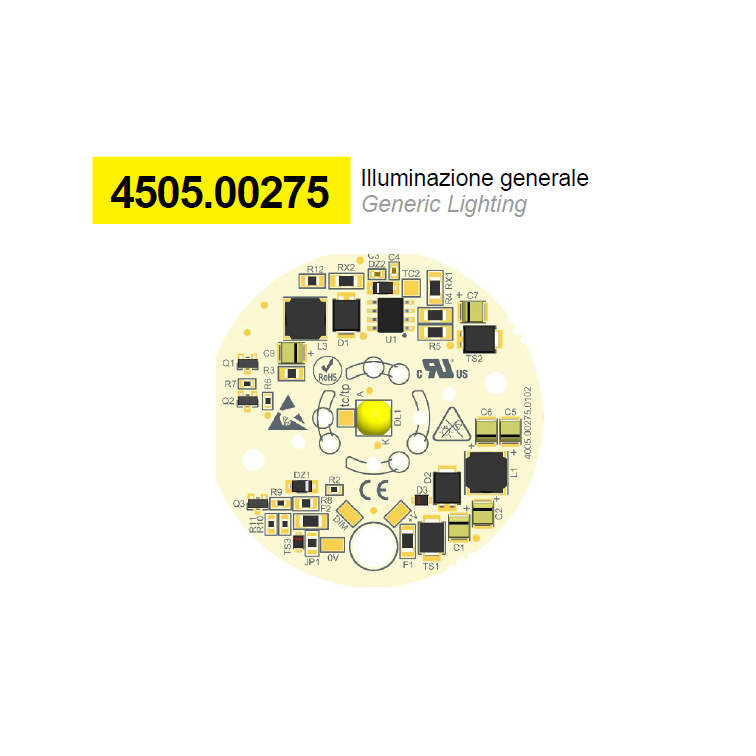

4505.00275.0102
DESCRIZIONE / DESCRIPTION
Il circuito prevede 1 LED bianco e 3 piazzole: 2 per l'alimentazione
e una per la dimmerabilità tramite un controllo CV attivo verso lo
0V. Sullo stampato è presente un driver di corrente costante a
700mA. Il circuito accetta una lente singola diametro 45mm tipo
Khatod PL1590, Ledil Gabriella 45, Gaggione LLC59 oppure
Khatod PL1672 Punch (3 gradi o altre aperture).
Su richiesta è fornibile un holder stampato in 3D progettato da STF
per aumentare la tenuta meccanica della lente.
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES
| Tensione di alimentazione max | 24Vdc |
|---|---|
| Corrente di alimentazione max | 700mA +/- 5% |
| Potenza di alimentazione max | 8,40W |
| Efficienza luminosa | fino a 134lm/W |
| Protezione alimentazione | Fusibile, tranzorb 24V e diodo contro l'inversione di polarità |
| Dimmerabile | PWM Open-Drain |
| Numero LED | 1 |
| CCT | 2700K ÷ 5000K |
| CRI | 80 |
| Predisposizione lente | Khatod PL1590 |
| Dimensione | D = 45 x 24mm H = 2,9mm |
NOTE / NOTES
Disponibile con CCT, CRI, colore e potenze differenti. Disponibile anche con porta lente.
