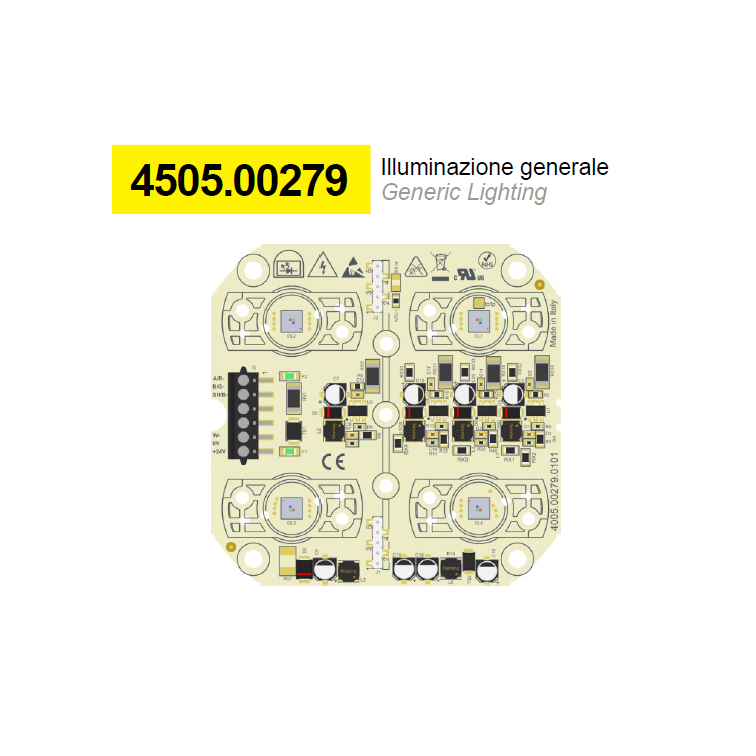

4505.00279.0101
DESCRIZIONE / DESCRIPTION
Il dispositivo è costituito da 4 LED RGBW alimentati da 4 driver di
corrente tarati a 700mA. Il circuito accetta lenti Gaggione LLC25
(disponibile in varie aperture). Su richiesta è disponibile un holder
stampato in 3D progettato da noi per accettare le lenti Khatod
PL1590 (disponibile in varie aperture).
Per controllare i LED è necessario accoppiare questo circuito ad un
semilavorato accessorio: 4540.00141.XXXX (controller RDM/DMX
con possibile gestione consumo ridotto dal 25% al 100%),
4565.00063.XXXX (controller 4 PWM O-D), oppure
4540.00146.XXXX (controller 4 PWM O-D con microcontrollore per
gestione consumo ridotto).
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES
| Tensione di alimentazione max | +24Vdc +/- 5% |
|---|---|
| Corrente di alimentazione max | 0,425mA (corrente led a 700mA) (1,7A picco limitati al 25%) |
| Potenza di alimentazione max | 10W medi (40W picco limitati al 25%) |
| Efficienza luminosa | fino a 123lm/W |
| Protezione alimentazione | Fusibile + TVS + Inversione polarità alimentazione |
| Dimmerabile | 4CH from CPU or CTRL |
| Numero LED | 4 |
| CCT | R (625nm) + G (527nm) + B (457nm) + W (3000K) |
| CRI | n.d. |
| Predisposizione lente | Khatod PL1590 / Gaggione LLC25 |
| Dimensione | D = 86,1 x 84,2mm / H = 13,5mm |
NOTE / NOTES
Necessita di scheda aggiuntiva CPU o CTRL. Disponibile su richiesta anche con potenze inferiori.
