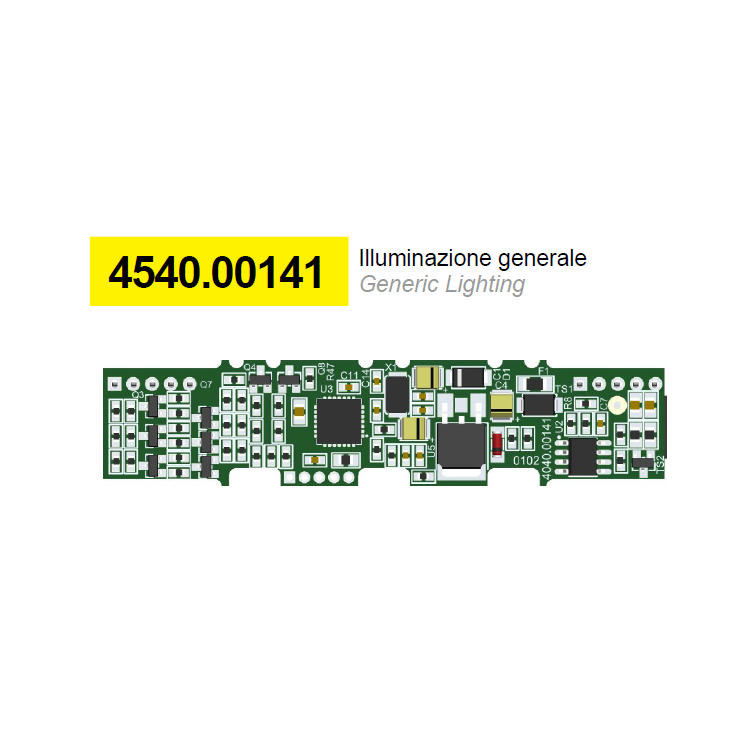

4540.00141.0102
DESCRIZIONE / DESCRIPTION
Il circuito necessita un alimentazione a +24Vdc. Tramite 2
connettori, accetta in ingresso il DMX su RS-485 ed esce con 4
segnali PWM. Su richiesta è possibile richiedere la versione con
ingresso IR.
Il circuito è stato progettato per accoppiarsi con il codice
4505.00268.xxxx, 4505.00279.xxxx oppure 4505.00292.xxxx.
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES
| Tensione di alimentazione max | +24Vdc +/- 5% |
|---|---|
| Corrente di alimentazione max | 0,13A max |
| Potenza di alimentazione max | 3,2W max |
| Protezione alimentazione | Fusibile, tranzorb 24V e diodo contro l'inversione di polarità |
| Dimmerabile | DMX/RDM (Optional IR) |
| Connessioni | Strip PTH |
| Predisposizione lente | Khatod PL1590 / Gaggione LLC25 |
| Dimensione | D = 76 x 17mm / H = 7mm |
NOTE / NOTES
Necessita di scheda LED RGBW 4505.00268. Disponibile con o senza ricevitore IR.
