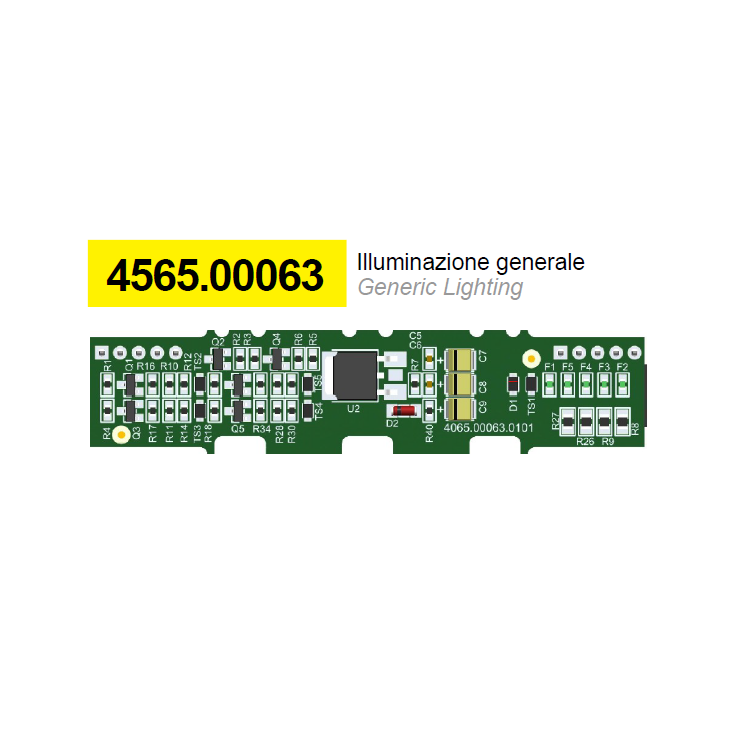

4565.00063.0101
DESCRIZIONE / DESCRIPTION
Il circuito fa da interfaccia tra una centralina PWM e una scheda
LED dotata di driver a corrente costante dimmerabile. Tramite 2
connettori accetta in ingresso i 4 segnali PWM e l'alimentazione di
riferimento (tipicamente +24Vdc) e restituisce in uscita il segnale
con una tensione di riferimento diversa (tipicamente +3,3Vdc).
Il circuito è stato progettato per accoppiarsi con il codice
4505.00268.xxxx, 4505.00279.xxxx oppure 4505.00292.xxxx.
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES
| Tensione di alimentazione max | +24Vdc +/- 5% |
|---|---|
| Corrente di alimentazione max | 0,6A max |
| Potenza di alimentazione max | 1,5W max |
| Protezione alimentazione | Fusibile, tranzorb 24V e diodo contro l'inversione di polarità |
| Dimmerabile | 4CH PWM Open-Drain |
| Connessioni | Strip PTH |
| Predisposizione lente | Khatod PL1590 / Gaggione LLC25 |
| Dimensione | D = 76 x 17mm / H = 7mm |
NOTE / NOTES
Necessita di scheda LED RGBW 4505.00268.
