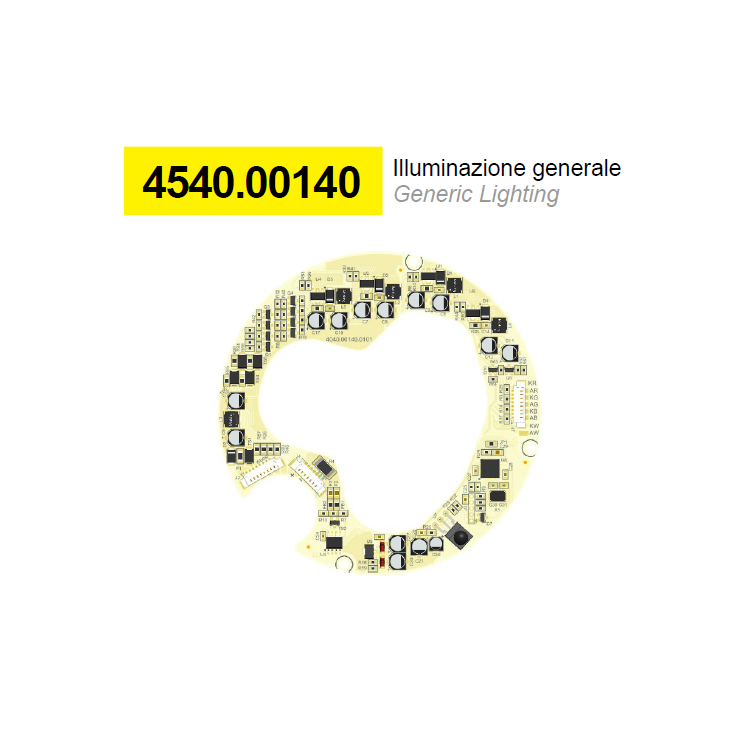

4540.00140
DESCRIZIONE / DESCRIPTION
Il circuito necessita un alimentazione a +24Vdc. La versione
DMX/RDM accetta in ingresso il DMX su RS-485 tramite alcune
piazzole, oppure sul connettore J4 se assemblato; La versione
PWM accetta in ingresso 4 segnali PWM tramite alcune piazzole,
oppure sul connettore J2 se assemblato. Il circuito restituisce 4
alimentazioni in corrente costante per il pilotaggio di LED RGBW.
Su richiesta è possibile richiedere la versione con ingresso IR.
Il circuito è stato progettato per accoppiarsi con i codici
4505.00263.xxxx o 4505.00278.xxxx e 4501.00398.xxxx.
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES
| Tensione di alimentazione max | +24Vdc |
|---|---|
| Corrente di alimentazione max | 2A max |
| Potenza di alimentazione max | 48W max |
| Protezione alimentazione | Fusibile, TVS, Diodo anti-inversione polarità, Filtro EMC |
| Dimmerabile | DMX/RDM / 4CH PWM Open-Drain |
| Connessioni | Pad strip PTH |
| Predisposizione lente | Gaggione LLH02RD100 |
| Dimensione | D = 105mm H = 12mm |
NOTE / NOTES
Necessita di scheda LED RGBW 4501.00375. Disponibile DMX/RDM oppure 4CH PWM Open-Drain
