4505.00286.0101
DESCRIZIONE / DESCRIPTION

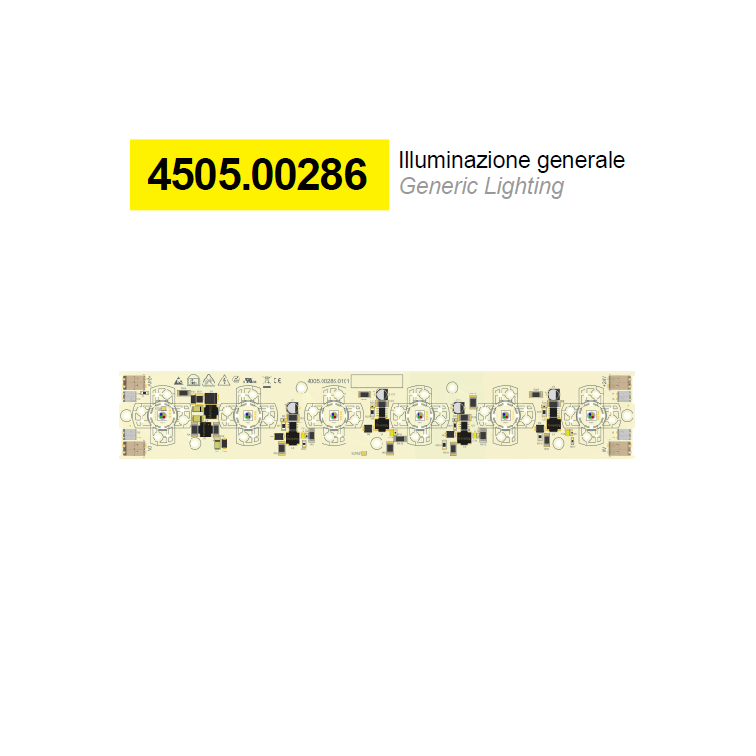

Il dispositivo è costituito da 6 LED RGBW alimentati da 4 driver di
corrente funzionanti fino a 1400mA ciascuno. Il circuito accetta lenti
Gaggione LLC25 (disponibili in varie aperture). Su richiesta è
disponibile un holder stampato in 3D progettato da noi per
accettare le lenti Khatod PL1590 (disponibili in varie aperture).
Per controllare i LED è necessario accoppiare questo circuito ad un
semilavorato accessorio: 4540.00132.XXXX (controller
RDM/DMX), 4565.00076.XXXX (controller 4 PWM O-D) oppure
4540.00144.XXXX (controller 4 PWM O-D con algoritmo)
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES
| Tensione di alimentazione max | +24Vdc +/- 5% |
|---|---|
| Corrente di alimentazione max | 1,31A se limitati al 25% (5A picco) |
| Potenza di alimentazione max | 30W se limitati al 25% (120W picco) |
| Efficienza luminosa | fino a 123lm/W |
| Protezione alimentazione | TVS 24V (Fusibile ed inversione polarità alim. su scheda di controllo) |
| Dimmerabile | 4CH from CPU or CTRL |
| Numero LED | 6 |
| CCT | R (625nm) + G (527nm) + B (457nm) + W (3000K) |
| CRI | n.d. |
| Predisposizione lente | Gaggione LLC25 / Khatod PL1590(con holder su richiesta) |
| Dimensione | D = 300 x 50mm H = 7mm |
NOTE / NOTES
Necessita di scheda aggiuntiva CPU o CTRL.
