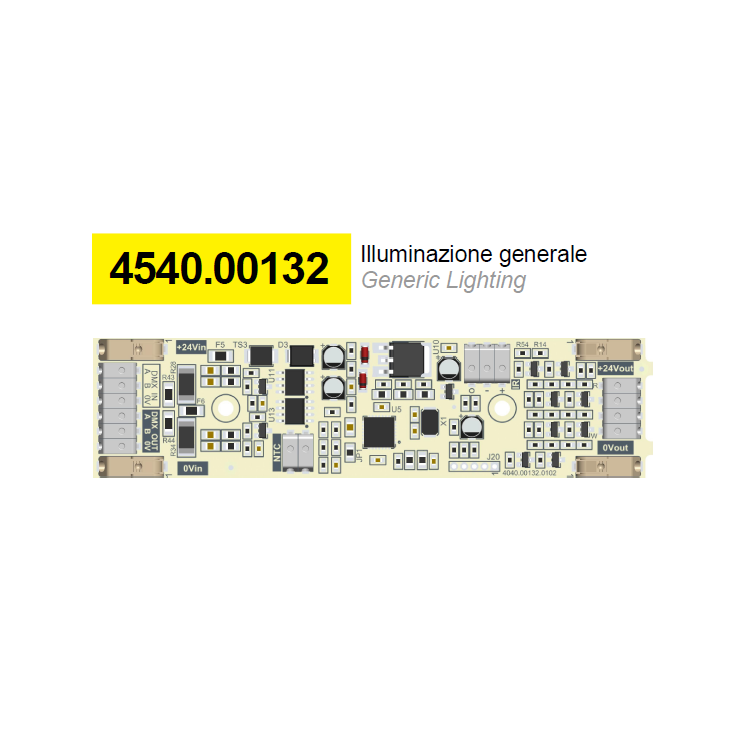

4540.00132.0102
DESCRIZIONE / DESCRIPTION
Il circuito necessita un alimentazione a +24Vdc su 2 connettori
Wago 2060-451. Tramite 3 connettori Wago 2059-451, accetta in
ingresso il DMX su RS-485 ed esce con il DMX da altri 3 connettori
per la funzione di eventuale autoconcatenamento. Da altri 2
connettori accetta la lettura di un NTC esterno per eseguire
ottimizzazioni sul funzionamento della scheda LED esterna o per
spegnerla in caso di temperature troppo elevate. Su altri 3
connettori è possibile collegare un ingresso IR. La scheda esce
con l'alimentazione +24Vdc in uscita e 4 segnali PWM.
Il circuito è stato progettato per accoppiarsi con il codice
4501.00379.xxxx tramite il driver di corrente 4535.00053.xxx
oppure al codice 4505.00286.xxxx.
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES
| Tensione di alimentazione max | +24Vdc +/- 5% |
|---|---|
| Corrente di alimentazione max | 0,25A max |
| Potenza di alimentazione max | 6W max |
| Protezione alimentazione | Fusibile, tranzorb 24V e diodo contro l'inversione di polarità |
| Dimmerabile | DMX-512A / RDM |
| Connessioni | Connettori Wago |
| Predisposizione lente | n.d. |
| Dimensione | D = 110 x 27.5mm H = 6,2mm |
NOTE / NOTES
Necessita di scheda 4535.00053.xxx oppure 4505.00286.xxxx per accoppiarsi con la 4501.00379.xxxx.
