4565.00074.0101

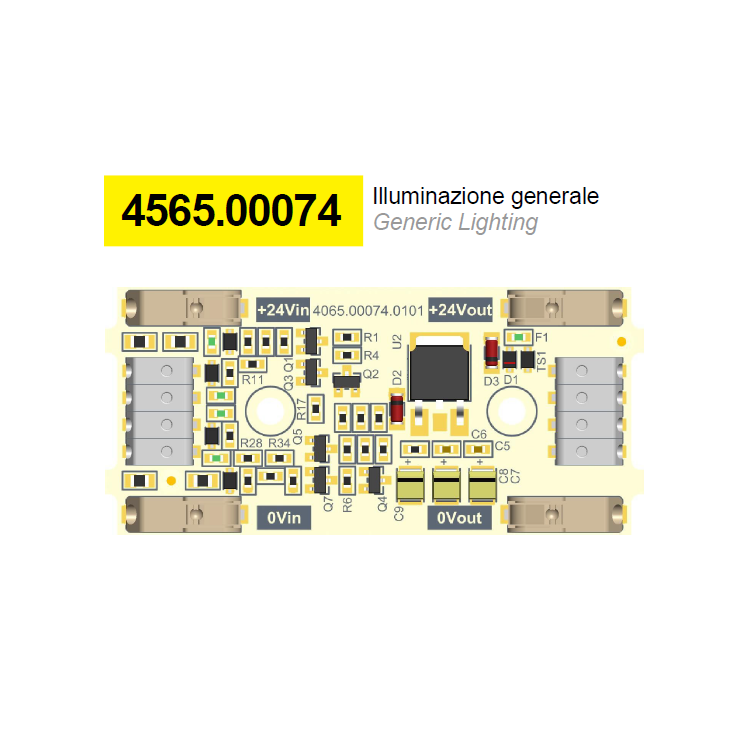

DESCRIZIONE / DESCRIPTION
Il circuito fa da interfaccia tra una centralina PWM e una scheda
LED dotata di driver a corrente costante dimmerabile. Tramite 6
connettori accetta in ingresso i 4 segnali PWM e l'alimentazione di
riferimento (+24Vdc) e restituisce in uscita il segnale con una
tensione di riferimento diversa (tipicamente +3,3Vdc).
Il circuito è stato progettato per accoppiarsi con i codici

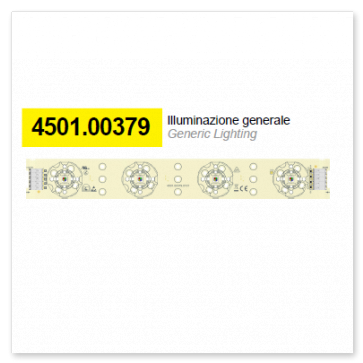

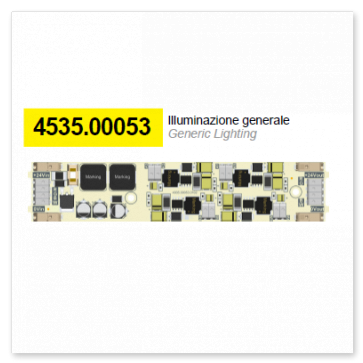

4501.00379.xxxx (con driver led 4535.00053.xxxx) e con
4505.00286.xxxx.
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES
| Tensione di alimentazione max | +24Vdc |
|---|---|
| Corrente di alimentazione max | 0,06A max |
| Potenza di alimentazione max | 1,5W max |
| Protezione alimentazione | Fusibile, tranzorb 24V e diodo contro l'inversione di polarità |
| Dimmerabile | 4CH PWM Open-Drain |
| Connessioni | Connettori Wago |
| Predisposizione lente | n.d. |
| Dimensione | D = 59,5 x 27,5 mm H = 5,15mm |
NOTE / NOTES
Necessita di scheda driver led 4535.00053.xxxx per accoppiarsi con 4501.00379.xxxx e 4505.00286.xxxx.
