4540.00144.0101

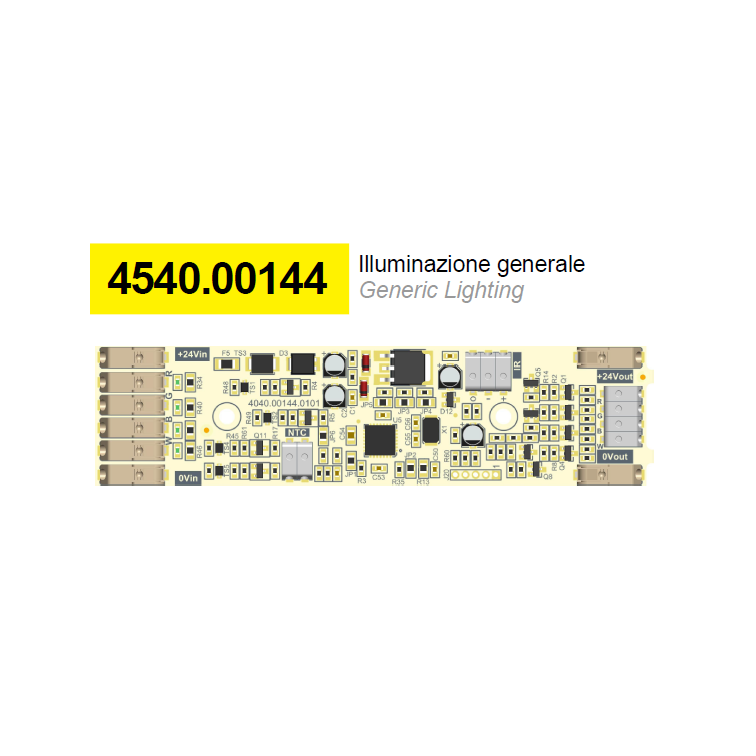

DESCRIZIONE / DESCRIPTION
Il circuito fa da interfaccia tra una centralina PWM e una scheda
LED dotata di driver a corrente costante dimmerabile. Tramite 6
connettori accetta in ingresso i 4 segnali PWM e l'alimentazione di
riferimento (tipicamente +24Vdc) e restituisce in uscita il segnale
con una tensione di riferimento diversa (tipicamente +3,3Vdc).
La presenza del microcontrollore permette di impostare i PWM in
modo che il consumo sia sempre lo stesso indipendentemente dal
numero di colori accesi.
Il circuito è stato progettato per accoppiarsi con il codice
4501.00379.xxxx tramite il driver di corrente 4535.00053.xxx
oppure al codice 4505.00286.xxxx.
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES
| Tensione di alimentazione max | +24Vdc +/- 5% |
|---|---|
| Corrente di alimentazione max | 0,08A max |
| Potenza di alimentazione max | 2W max |
| Protezione alimentazione | Fusibile, tranzorb 24V e diodo contro l'inversione di polarità |
| Dimmerabile | PWM O-D |
| Connessioni | Connettori Wago |
| Predisposizione lente | n.d. |
| Dimensione | D = 110 x 27.5mm H = 7mm |
NOTE / NOTES
Necessita di scheda 4535.00053.xxx oppure 4505.00286.xxxx per accoppiarsi con la 4501.00379.xxxx.
